HWLX(RDP2-J3)并联恒功率电伴热带


详细说明:

HWLX(RDP2-J3)型恒功率电伴热带

    HWLX(RDP2-J3)并联恒功率电伴热带主要用于各种管道、仪表的防冻保温。很高维持温度可达150℃。可用于工厂一区、二区爆炸性气体场合。

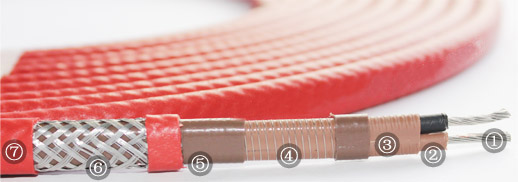

  ① 镀锡圆铜线;  ② 芯线绝缘层;  ③ 内护套绝缘层;  ④ 发热丝;  ⑤ 外护套;  ⑥ 金属编织层;  ⑦ 加强护套



HWLX(RDP2-J3)恒功率电伴热带型号名称说明






例:RDP2-J3-30:表示绝缘材料为F46氟塑料的额定功率为30W/m、工作电压为220V的单相普通型恒功率电伴热带
    RDP2(Q)-J3-40:表示绝缘材料为F46氟塑料的额定功率为40W/m、工作电压为220V的单相加强型恒功率电伴热带

产品结构与工作原理
    电源母线为二根平行的绝缘软铜线,在内绝缘上缠绕镍鉻电热丝,并将电热丝每隔一定距离(即“发热节长“)与母芯线连接,从而形成连续的并联电阻。母芯线通电后,各关联电阻发热,因而形成一条连续的伴热带,而且可以根据使用情况发热节长度任意剪接。

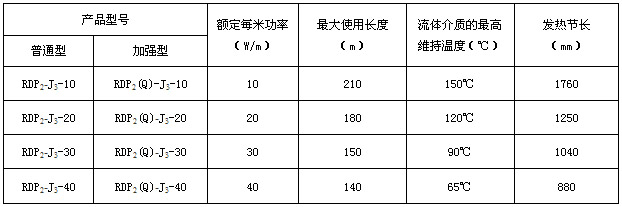

产品规格及主要参数






很高维持温度:是指管道内介质需要维持的工艺温度,一般不宜超过本表规定值。
额定电压:220VAC

常态绝缘电阻:≥20MΩ/百米
介电强度:2000VAC/50HZ/1min

长期很高耐温:205℃
防爆标志:ExeⅡT4

防护等级:IP56  IP65



产品主要特点
    单相并联式恒功率电伴热带单位的发热量恒定,使用的电伴热带越长,输出的总功率越大,电伴热带在现场可按照实际需要的长度任意剪切,但很短不得少于1个发热节点。由于电伴热带具有柔软性,可以方便的紧贴被伴热管道表面敷设。电伴热带外层有铜丝屏蔽编织层,不仅具有传热和散热作用,能提高电伴热带的整体抗拉强度,同时还能作为安全接地线使用。
